Fenomena buruk dan kaedah pengendalian Antminer S19 Pro semasa operasi.

Fenomena buruk dan kaedah pengendalian Antminer S19 Pro semasa operasi.

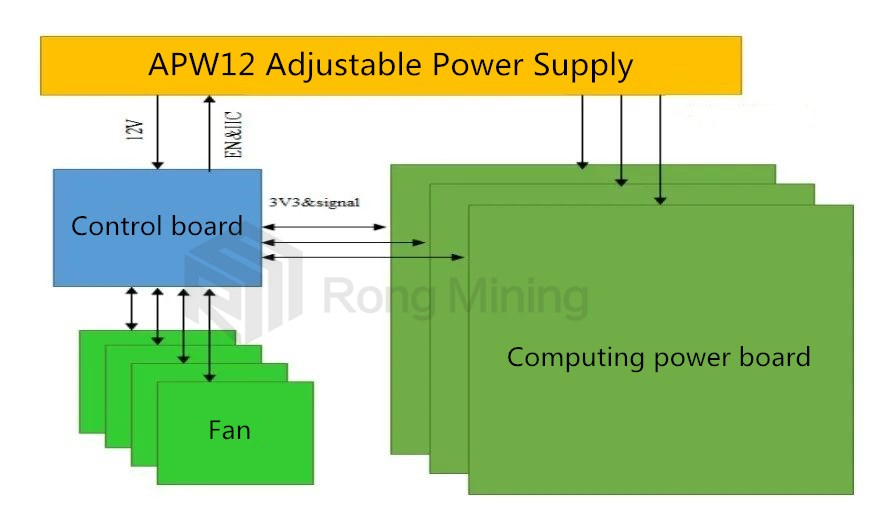

Helo semua!  Saya Jurutera Wang dari Rongminer.  Pertama, izinkan saya memperkenalkan seni bina keseluruhan Antminer S19 Pro.  S19 Pro terutamanya terdiri daripada 3 papan pengkomputeran, 1 papan kawalan, bekalan kuasa APW12, dan 4 peminat penyejuk, seperti yang ditunjukkan dalam angka berikut:

Seterusnya, mari kita lihat struktur kerja papan pengkomputeran dalaman S19 Pro

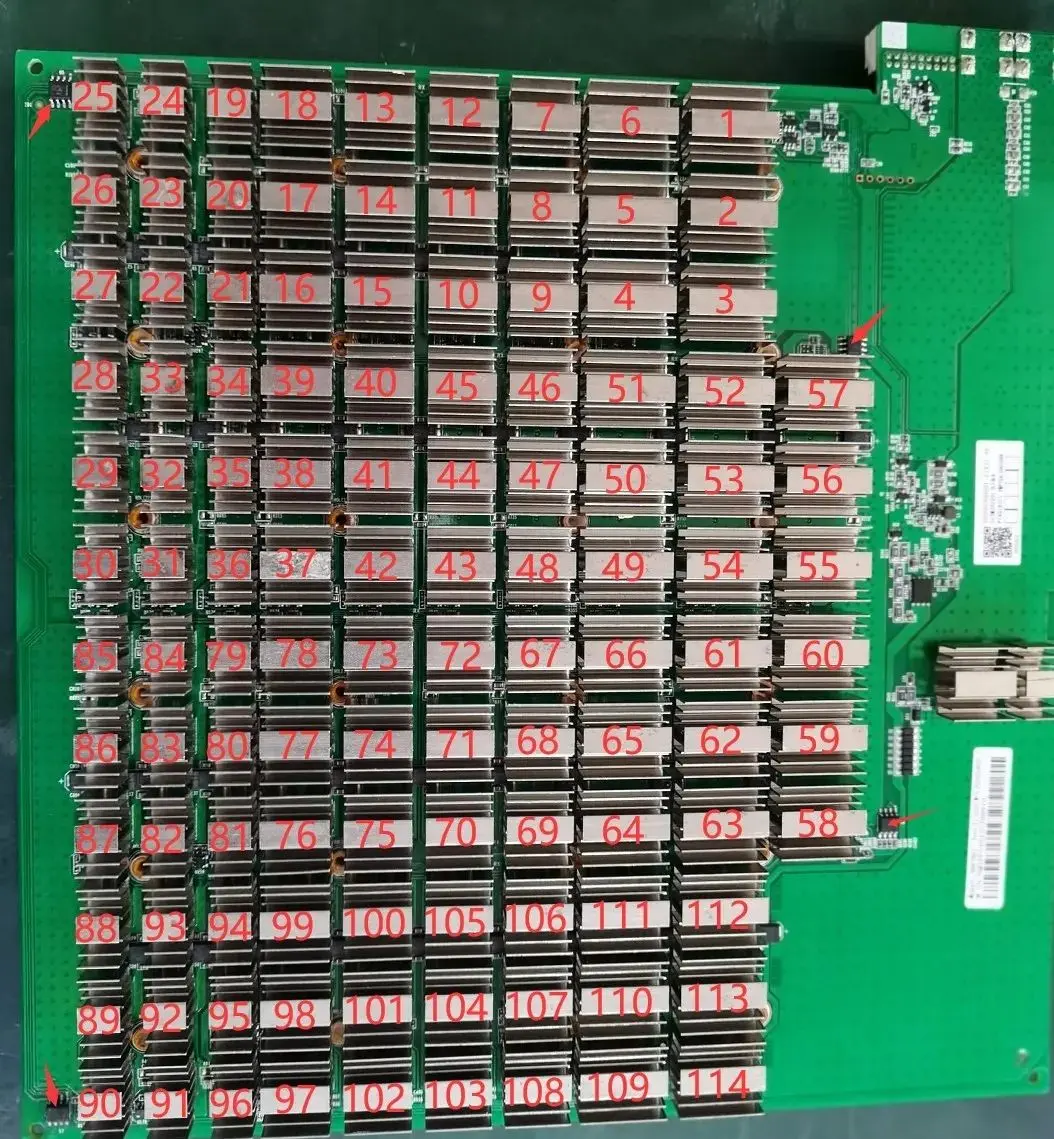

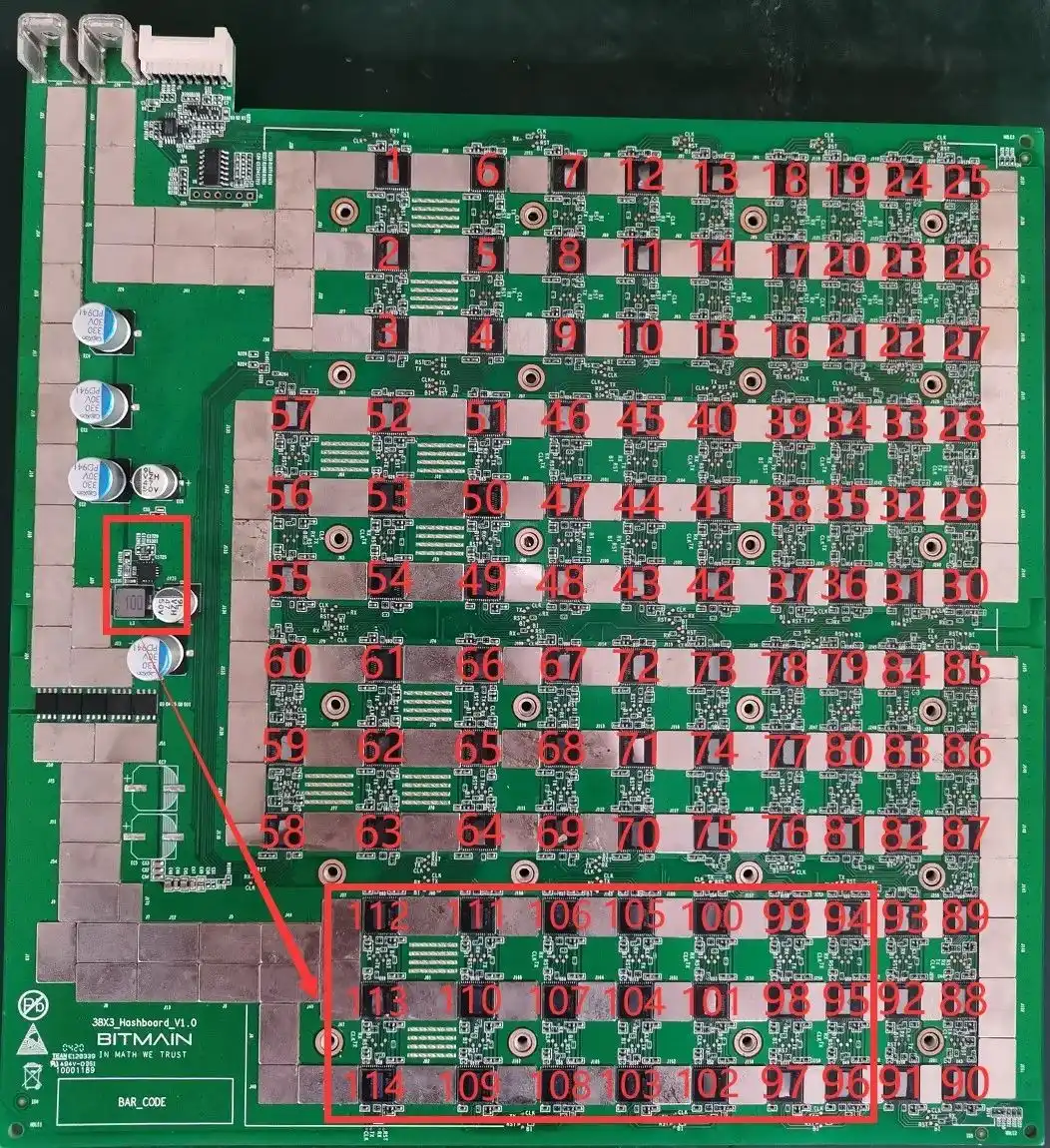

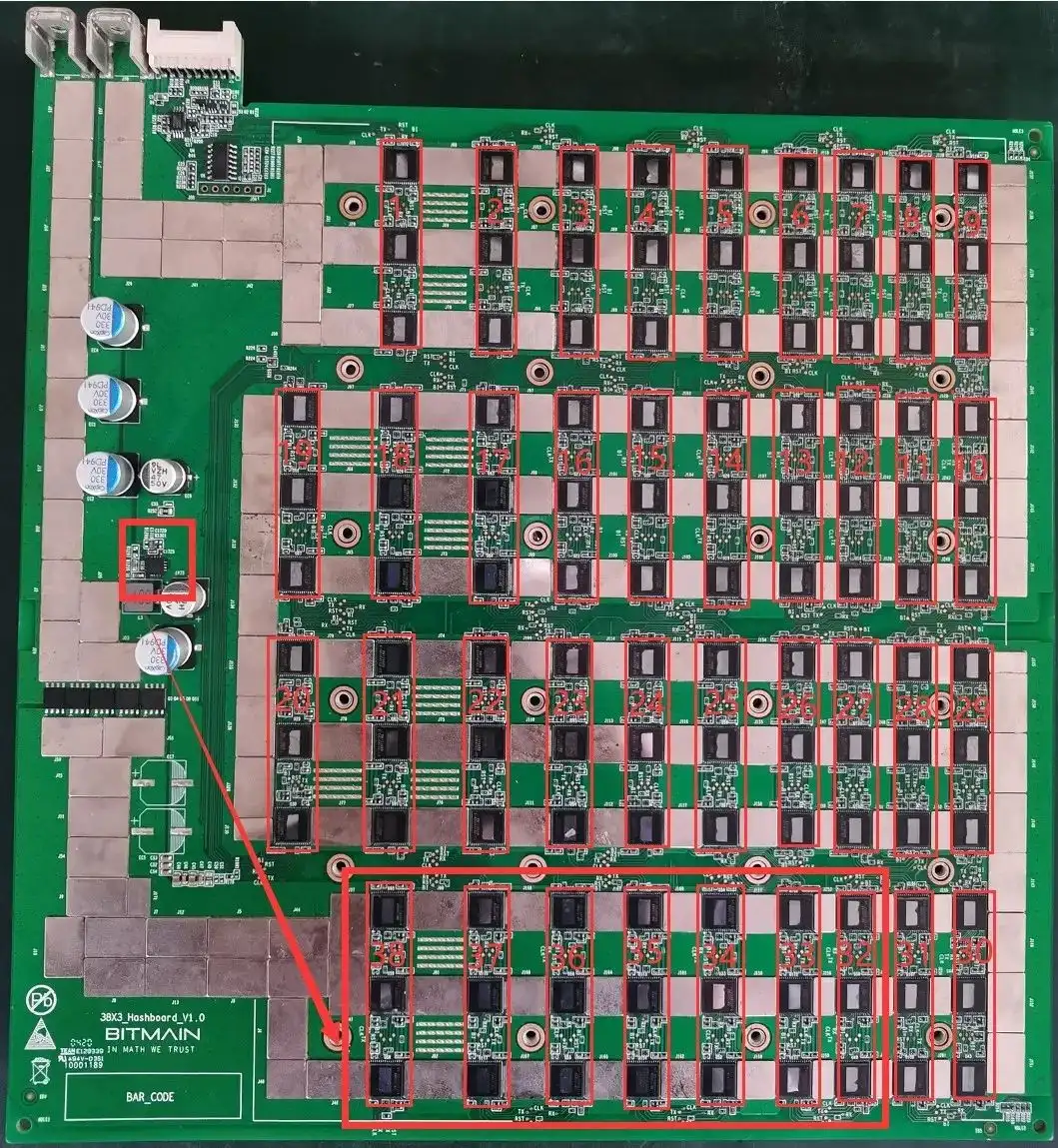

1. Lembaga Pengkomputeran Pro Antminer S19 terdiri daripada 114 cip, dibahagikan kepada 38 kumpulan (domain), masing -masing terdiri daripada 3 ICS;  Voltan operasi cip S19 Pro ialah 0.32V;  Kumpulan ke -38, ke -37, 36, 35, 34, 33, dan ke -32 (sejumlah 7 kumpulan) dikuasakan oleh output 20V dari litar Boost Q9 ke output 1.8V ke LDO, dan kumpulan ke -31 hingga 1 dikuasakan oleh VDD 12.6V melalui LDO untuk menyediakan 1.8V.  Voltan menurun sebanyak 0.32V untuk setiap domain ke belakang.

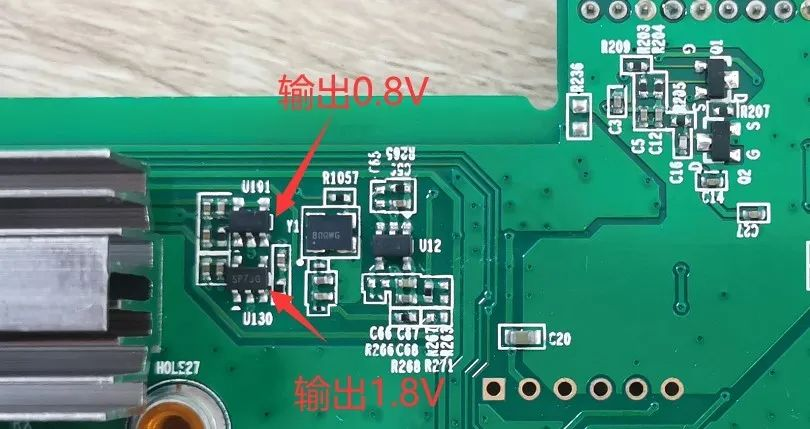

2. Semua 0.8V disediakan oleh output 1.8V tempatan melalui LDO, seperti yang ditunjukkan dalam angka berikut:

Malah, selepas ujian, Antminer S19 Pro melakukan dengan baik dari segi nisbah penggunaan tenaga, kestabilan, dan keadaan operasi lain di bawah keadaan persekitaran yang disyorkan secara rasmi.  Sekiranya rosak papan pengkomputeran, fenomena yang paling biasa termasuk pelaporan 0, nombor pelaporan, dan kuasa pengkomputeran yang rendah.  Dalam situasi ini, kita boleh mengendalikan mereka dengan cara ini -

(1). Apabila paparan LCD perlawanan ujian menunjukkan "ASIC NG: (0)", ukur pertama jumlah voltan domain dan litar meningkatkan 20V, dan kemudian gunakan probe litar pintas ke litar pintas titik ujian RO dan titik ujian 1v8 antara cip pertama dan kedua, dan kemudian menjalankan program mencari cip.  Melihat log port bersiri, jika 0 cip masih dijumpai pada masa ini, ia akan menjadi salah satu situasi berikut:

a. Gunakan multimeter untuk mengukur sama ada voltan pada titik ujian 1v8 dan 0v8 ialah 1.8V dan 0.8V.  Jika tidak, ia mungkin menjadi kelainan dalam litar 1.8V dan 0.8V LDO domain ini, atau dua cip ASIC dalam domain ini tidak disolder dengan betul.  Kebanyakannya disebabkan oleh litar pintas dalam kapasitor penapis patch 0.8V dan 1.8V (mengukur nilai rintangan kapasitor penapis patch di bahagian depan dan belakang PCBA);

b. Semak sama ada litar U2 & U3 & U4 tidak normal, seperti pematerian maya rintangan, dan lain -lain;

c. Ukur rintangan R232 atau R233 dengan multimeter untuk melihat sama ada dalam 1 ohm dan bacaan tidak melompat.  Jika tidak, sila gantikan kedua -dua perintang ini;

D.Check jika terdapat sebarang pin pada cip pertama yang tidak disolder dengan betul (ia ditemui semasa penyelenggaraan bahawa terdapat timah di pin apabila dilihat dari sisi, tetapi apabila cip itu dikeluarkan, didapati bahawa pin tidak disolder sama sekali.

(2). Jika satu cip boleh didapati di Langkah 1, ini bermakna cip pertama dan litar sebelumnya adalah baik.  Gunakan kaedah yang sama untuk menyelesaikan masalah cip berikutnya.  Sebagai contoh, litar pintas titik ujian 1v8 dan titik ujian RO antara cip ke -38 dan ke -39.  Jika log dapat mencari 38 cip, maka tidak ada masalah dengan 38 cip pertama;  Jika 0 cip masih dijumpai, periksa terlebih dahulu jika 1v8 adalah normal.  Jika ia adalah perkara biasa, maka cip selepas 38 mempunyai masalah.  Teruskan menggunakan carian binari sehingga cip bermasalah dijumpai.  Dengan mengandaikan terdapat masalah dengan cip Nth, apabila 1v8 dan RO antara cip N-1 dan Nth adalah litar pintas, cip N-1 boleh didapati.  Walau bagaimanapun, apabila 1v8 dan RO antara cip Nth dan N+1 adalah litar pintas, keseluruhan cip tidak dapat dijumpai.

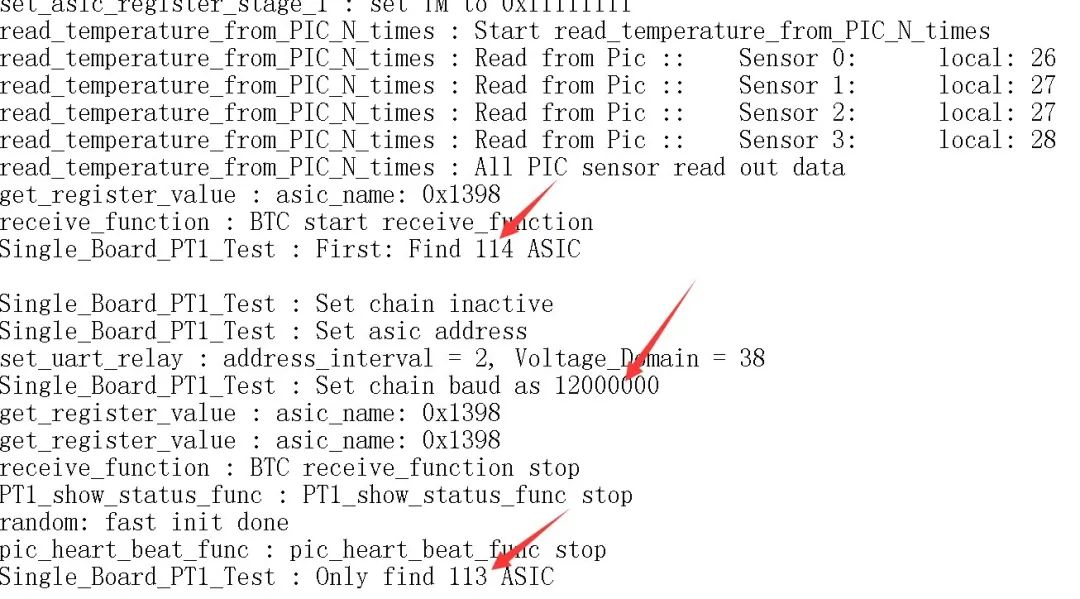

(3). Apabila ujian LCD ujian memaparkan "ASIC 113: (Laporan 113)", ia menunjukkan bahawa lembaga operasi dapat mengesan 114 cip pada kadar 115200 baud, tetapi hanya 113 cip didapati pada kadar baud 12m, dan satu cip tidak dijumpai pada kadar baud 12m.  Kaedah pembaikan: Menggunakan kaedah binari, litar pintas titik ujian 1v8 dan titik ujian RO antara cip ke-38 dan ke-39 melalui probe litar pintas.  Jika log dapat mencari 38 cip, maka 38 cip pertama baik -baik saja;  Sekiranya terdapat 47 litar pintas dan laporan log 46, ini bermakna cip ke -47 tidak dapat dikesan dan tidak ada masalah dengan pemeriksaan penampilan.  Umumnya, menggantikan cip ke -47 adalah mencukupi.

(4). Apabila menguji paparan LCD perlawanan "ASIC NG: (x, pelaporan tetap cip tertentu)", terdapat dua situasi:

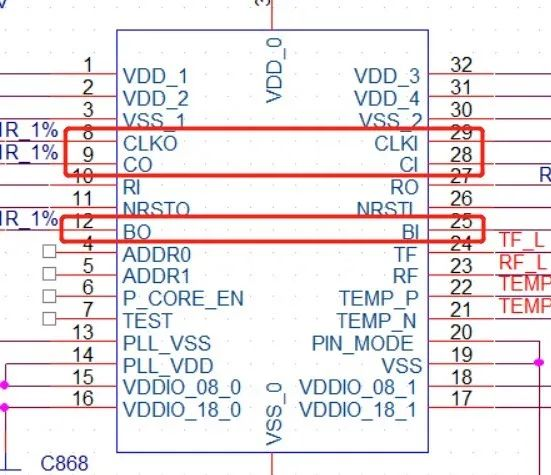

a. Senario pertama;  Masa ujian pada dasarnya adalah sama seperti papan OK (biasanya nilai x tidak berubah setiap kali ia diuji) (masa ujian merujuk kepada masa dari menekan butang ujian Mula ke LCD yang memaparkan hasil "ASIC NG: (x)").  Keadaan ini kemungkinan besar disebabkan oleh pematerian abnormal CLK depan dan belakang, CI, dan BO dari cip XTH, jadi penting untuk memberi tumpuan kepada 6 perintang ini.  Kebarangkalian yang rendah adalah disebabkan oleh pematerian yang tidak normal pada pin berikut dalam cip x-1, x, dan x+1:

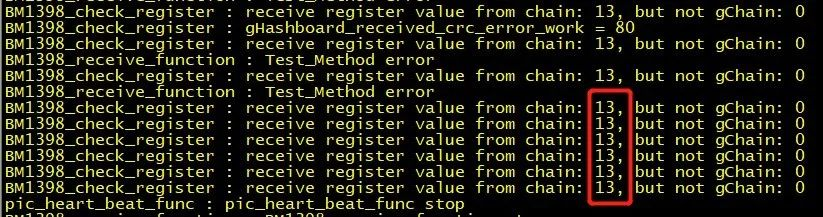

(b). Senario kedua;  Masa ujian hampir dua kali ganda selagi papan OK (kadang -kadang nilai x boleh berubah semasa setiap ujian, dan kadang -kadang x = 0);  Pada masa ini, log biasanya mengandungi maklumat berikut (nombor merah mungkin tidak semestinya 13, bergantung pada soket yang memanfaatkan pendawaian disambungkan ke);  Semasa ujian, diandaikan bahawa voltan domain hampir semua domain di hadapan kedudukan yang tidak normal adalah kurang daripada 0.3V, dan voltan domain domain belakang hampir lebih tinggi daripada 0.34V.  Keadaan ini disebabkan oleh cip yang tidak disolder dengan betul, biasanya 1.8V, 0.8V, RXT, CLK tidak disolder dengan betul.  Cadangkan secara langsung mengukur voltan domain untuk mencari di mana masalah berlaku.  Kaedah litar pintas 1V8 dan RO yang digunakan dalam langkah 1 juga boleh mencari lokasi anomali.

(c). Pada masa ini, kebanyakan pengalaman penyelenggaraan telah menemui litar pintas mikro (0-several seratus ohm) antara isyarat, yang disebabkan oleh rintangan rendah pin cip.  Anda terlebih dahulu boleh menggunakan pistol udara panas untuk solder dan melihat apakah itu OK.

(5). Sekiranya kuasa pengkomputeran satu papan adalah rendah, di sini adalah kaedah yang mudah dan cepat untuk mencari dan membaikinya - iaitu log masuk ke IP melalui perisian Putty untuk memerhatikan sama ada voltan kerja domain dan pulangan nonce papan ini adalah normal, dan membaikinya mengikut maklumat log Putty.

Operasi khusus adalah seperti berikut:

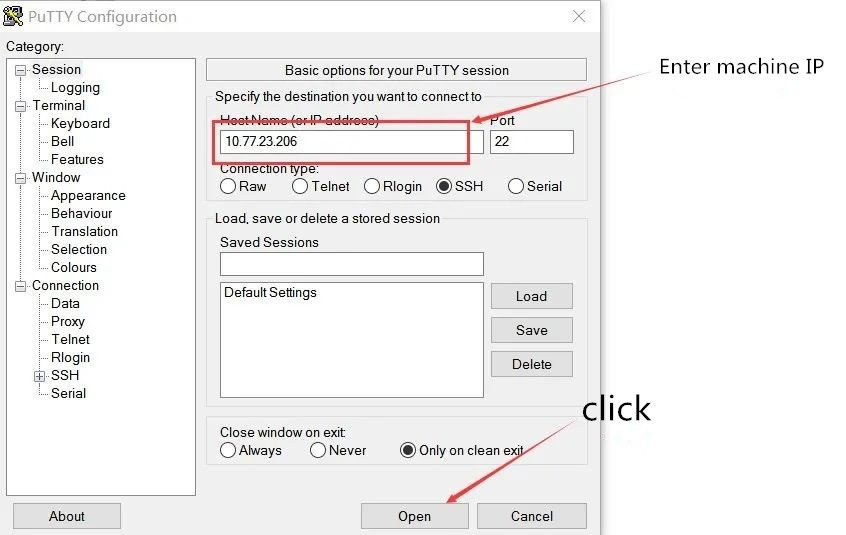

(1). Buka alamat IP mesin dengan masalah input dan klik buka

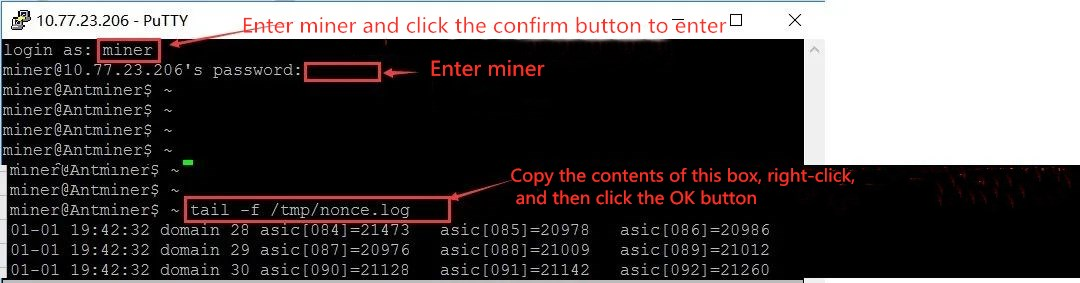

(2). Dengan memasukkan nama pengguna, kata laluan, dan arahan ujian, anda dapat melihat status pulangan dan domain voltan.  Sekiranya terdapat keadaan yang tidak normal dalam voltan nonce dan domain, anda boleh mengukur dan membaiki berdasarkan cip abnormal yang dicetak.

Akhirnya, saya ingin berkongsi dengan anda proses pembaikan, dengan harapan dapat memberikan bantuan untuk pemikiran semua orang ketika membaiki mesin perlombongan:

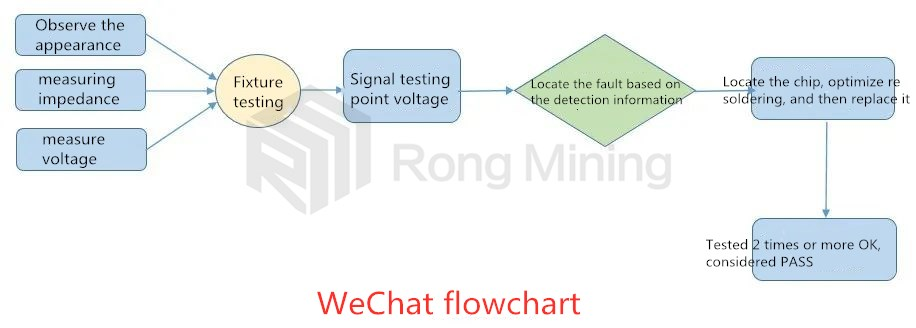

Di atas adalah analisis kualiti jurutera saya dan kaedah pemprosesan untuk mesin S19.  Sekiranya anda mempunyai sebarang pertanyaan, anda boleh berunding dengan kami
